DBF系列低噪声离心式变风量风机_高大空间直膨机_直膨式新风机组_山东宇捷空调设备有限公司
您当前的位置 :主页 > 产品中心 > 风机系列 >

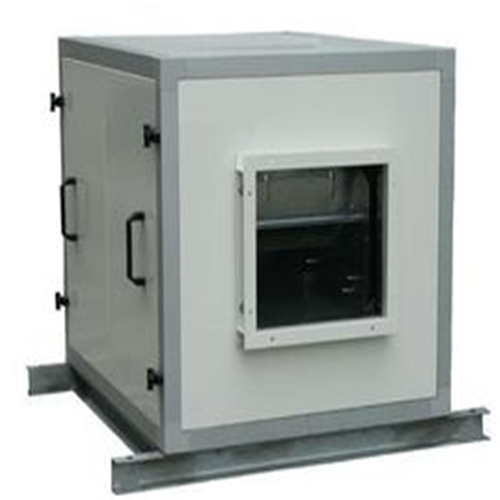

DBF系列低噪声离心式变风量风机

  • 所属分类:风机系列
  • 浏览次数:
  • 发布日期:2021-03-06 22:42
  • 产品概述
  • 性能特点
  • 技术参数

DBF系列低噪声离心式变风量风机箱
举例:D BF 20 A 1 I S W型D:低噪声,BF:变风量风机箱,20:风量20×100(m3/h,A:传动方式,分为A式传动(直连)和E式传动(皮带)两种
1:风机数量,1为1台风机;2为两台风机;3为三台风机
I:出风方向,I为水平出风;II为上出风
S:过滤网抽出方向,S为上抽出;Z为左抽出;Y为右抽出(以面对进风口为基准)
W:机组形式,W为卧式机组;L为立式机组

DBF系列低噪声离心式变风量风机箱性能参数

型 号 风量(m3/h) 全压Pa 电机功率KW 噪声dB(A) 重量(Kg)
DBF20 2000 190 0.25 55 85
DBF30 3000 323 0.55 58 90
DBF2×20 4000 190 2x0.25 58 175
DBF40 4000 373 0.8 60 180
DBF50 5000 441 1.1 62 185
DBF3×20 6000 190 3x0.25 60 180
DBF2×30 6000 323 2x0.55 61 160
DBF60 6000 302 1.1 63 210
DBF70 7000 385 1.5 65 220
DBF2×40 8000 373 2x0.8 63 290
DBF80 8000 407 1.8 65 240
DBF3×30 9000 323 3x0.55 63 300
DBF90 9000 450 2.2 63 280
DBF2×50 10000 441 2x1.1 65 200
DBF100 10000 601 3 65 275
DBF3×40 12000 373 3x0.8 65 380
DBF2×60 12000 302 2x1.1 65 220
DBF120 12000 750 4 65 300
DBF2×70 14000 385 2x1.5 67 240
DBF3×50 15000 441 3x1.1 67 420
DBF2×80 16000 407 2x1.8 67 470
DBF2×90 18000 450 2x2.2 67 470
DBF2×100 20000 601 2x3 67 500
DBF2×120 24000 750 2x4 67 520


DBF系列低噪声离心式变风量风机箱尺寸

型 号 尺寸
L W H A B C D E F G I R S T
DBF20 650 630 630 295 260 414 345 510 480 230 60 / / 300
DBF30
DBF2×20 1200 1110 600
DBF2×30
DBF3×20 1700 1610 550 550
DBF3×30
DBF40 850 700 820 315 360 560 450 610 650 280 80 / / 350
DBF50
DBF2×40 1300 1210 640 330
DBF2×50
DBF3×40 1900 1810 640 310
DBF3×50
DBF60 850 900 820 430 360 560 450 810 650 280 80 / / 450
DBF70
DBF80
DBF2×60

1800

1710

900
DBF2×70
DBF2×80
DBF2×90 1000

900

990 400 460 700 545

810

800 330 100 / / 3450
DBF2×100
DBF2×120
DBF2×90 1800 1710 900
DBF2×100
DBF2×120


五、DBF-Ⅱ、Ⅲ型风机箱外形尺寸表(单位:mm)

机号 L W H A B C D E 重量
2.8 1150 750 800 350 275 145 450 510 85
3.15 1300 850 850 400 290 145 550 560 110
3.55 1400 950 900 450 310 145 650 610 150
4 1450 1050 1000 500 345 145 750 710 180
4.5 1550 1200 1050 560 375 145 900 760 210
5 1750 1350 1200 640 405 145 1050 910 330
5.6 1850 1550 1300 720 420 145 1250 1010 400
6.3 1950 1700 1450 800 465 175 1340 1100 480
7.1 2250 1850 1650 900 530 175 1490 1300 730
8 2400 2150 1800 1010 580 175 1790 1450 1000
9 2600 2350 2000 1130 660 175 1990 1650 1300
10 2800 2600 2200 1270 700 175 2240 1850 1600
